설명

기술적인 매개 변수

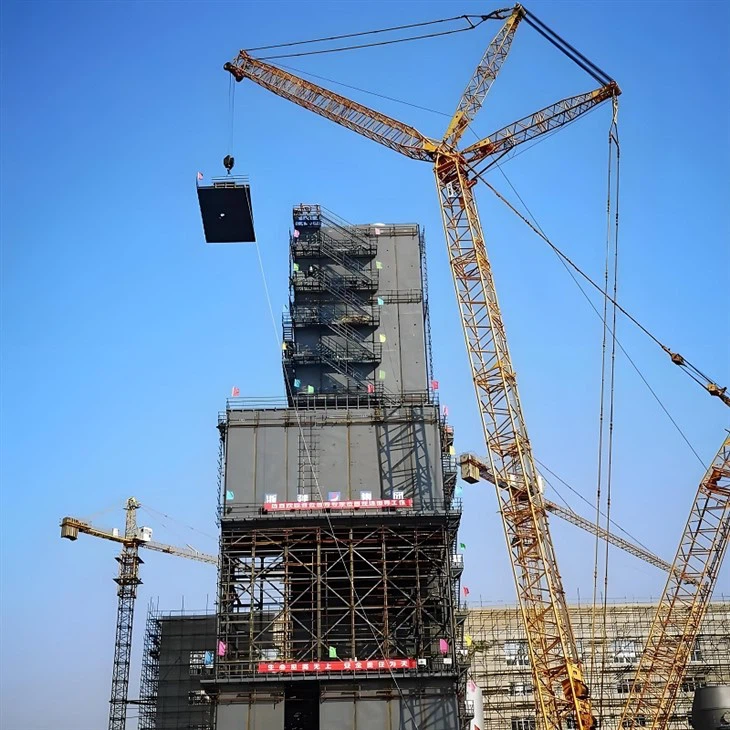

극저온 공기 분리 플랜트의 운전 과정

1. 여과, 압축, 예냉 및 정제

공기가 공기 흡입구를 통해 필터로 유입되어 먼지와 불순물을 제거하여 공기의 순도를 보장합니다. 이어서, 공기는 원심 압축기로 유입되어 압축되고, 압축된 공기는 터빈 확장기로 유입되어 팽창하며, 냉각 후 냉각탑으로 유입되어 예비 냉각됩니다. 공정 공기에 수분이 유입되는 것을 방지하기 위해 냉각탑 상단에 관성 분리기가 설치됩니다. 사전 냉각된 공정 공기는 정화 시스템으로 들어가 수분, 이산화탄소 및 탄화수소를 제거합니다. 정화 시스템은 지속적인 정화 효과를 보장하기 위해 교대로 작동하는 두 개의 이중 수직 흡착기로 구성됩니다.

2. 증류

정화된 공정 공기는 콜드 블록의 주 열 교환기로 들어가고 역류 가스에 의해 냉각됩니다. 공기가 특정 온도로 냉각되면 공기의 일부가 팽창을 위해 팽창기로 들어가고 나머지 공기는 주 열교환기에서 계속 냉각되어 액화됩니다. 액화된 공기는 하부탑 바닥으로 보내져 가스가 하강하는 액체와 완전히 혼합되고 열교환이 이루어지며 산소가 풍부하고 질소가 풍부한 가스 흐름이 생성됩니다. 순수한 질소는 압축을 위해 응축기로 들어가고 액체 산소는 증발합니다. 액체질소의 일부는 상부탑과 하부탑을 순환하고, 나머지 질소는 최종 제품으로 고객에게 공급됩니다.

3. 냉각 시스템

터보팽창기는 공기 분리 장치에 필요한 냉각 용량을 제공합니다. 터보팽창기의 원심 압축기 단계에서 건조 공기는 1.3MPa로 압축됩니다. 압축공기는 중간수냉각기에서 냉각된 후 주열교환기로 들어가 152K의 온도로 냉각된다. 이때 공기의 일부는 터보팽창기로 보내지고, 나머지 일부는 하부로 차단된다. 탑. 터보팽창기에서 공기는 0.14 MPa의 압력까지 팽창하고 주 열교환기를 통해 대기로 배출됩니다.

기술 응용

극저온 공기 분리 기술은 다음을 포함한 다양한 분야에서 널리 사용됩니다.

순수한 산소 생산
순수 질소 생산
순수 희가스 및 혼합가스 생산
암모니아 생산 장치에서 최종 배기 가스 분리

또한 다음 시스템을 극저온 기술의 일부로 사용하거나 독립 장치로 사용할 수 있습니다.

스토리지 시스템

기화 시스템

교통 시스템

밸브 및 배관 구성품

이러한 효율적인 기술 프로세스를 통해 NEWTEK의 초저온 공기 분리 장비는 시장의 다양한 요구를 충족시키기 위해 업계에 고순도, 저가의 가스 제품을 제공할 수 있습니다.
